貼片線圈電感供應商揭秘貼片線圈電感量的選擇注意事項
編輯：谷景電子
感量是貼片線圈電感的重要電性能之一，也是我們在做貼片線圈電感選擇時要考量的原因之一。有些人不太了解怎么選擇貼片線圈電感的電感量才正確，今天我們就來簡單科普一下這個問題。

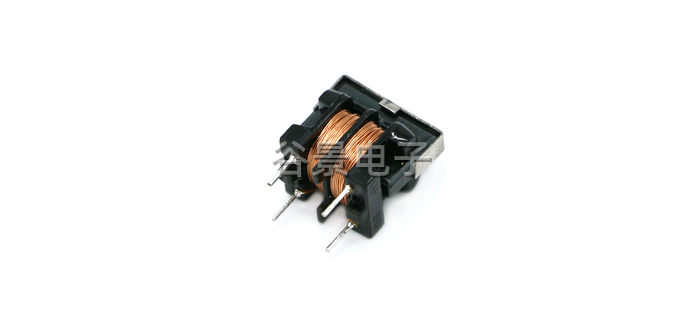

大家都知道的是，貼片線圈電感也經常被大家叫做貼片線圈扼流線圈。它在封閉磁環(huán)電感上繞組方向是相反的，但匝數(shù)相同。理想的貼片線圈扼流線圈阻礙了L與N之間的貼片線圈干擾，對L與N之間的差模電感沒有電感抑制作用。但如果電感線圈繞組不完全對稱，會使差模漏電感，電源電流在兩個繞組中流動時方向相反，則磁通量被抵消，為低阻抗。電源電流在兩個繞組中流動時方向相同，然后磁通量相加，以降低貼片線圈異響。
貼片線圈電感是移動電源、開關電源等設施的重要組成部分。工作原理:當電流流經兩個繞組方向相反的電圈時，產生兩個相互抵消的磁場h1和h2。此時，工作電流主要受到電感線圈歐姆電阻和小漏電感的阻尼，可以省略不計的工作頻率。如果干擾信號流經線圈，線圈阻抗高，阻尼效果強，達到降低干擾信號的效果。
當你在選擇貼片線圈濾波電感時，需要考慮濾波的頻段曲線。貼片線圈阻抗越大越好，要特別注意差模阻抗對信號和高速端口的影響。當額定電壓較大時，貼片線圈電感的直徑也應增大，以承受更多的電流。另外，如果你想要低頻衰減的特性，你可以保持適度的電感增加。
